技术干货 | 数据采集卡的 AI 通道为什么在悬空时也会有电压值？
研华数据采集卡的 AI 通道为什么在悬空时也会有电压值呢？
下面由我们们工程师来给大家指出现象，分析原因，并且给出解决方法。
这种情况下可能会出现下述几种现象：

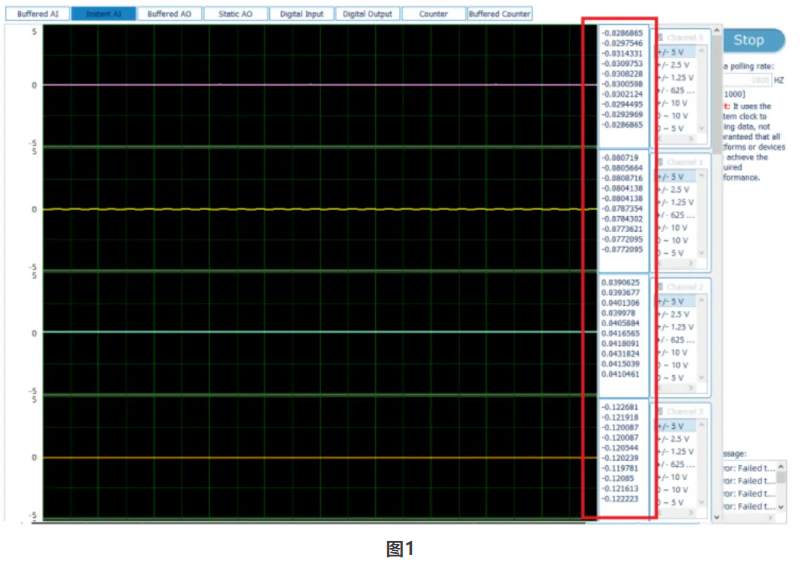

1、浮动通道可能会获得随机波动的数据，如图 1 。

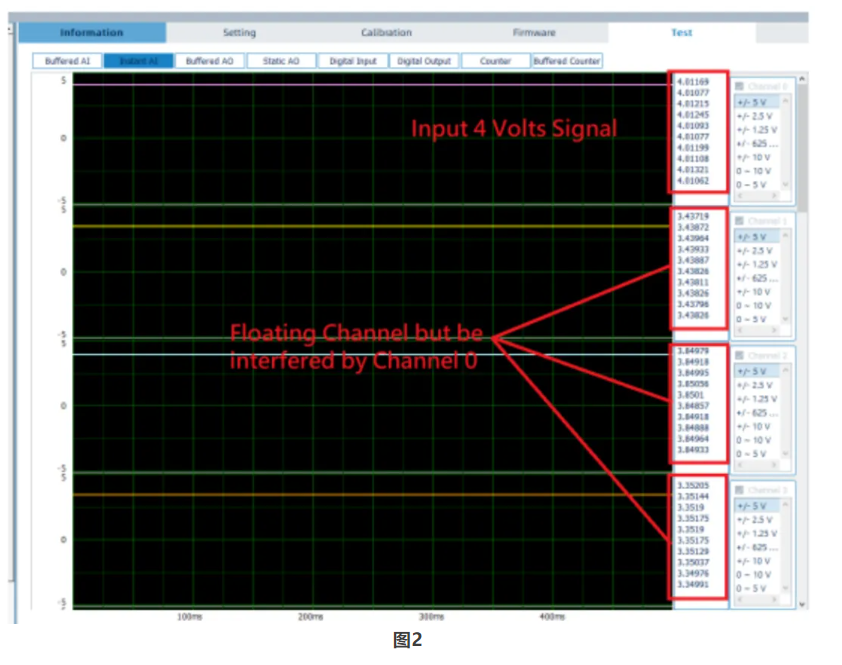

2、浮动通道可能会受到其他正常采集通道的干扰，如图 2。
3、某些极端情况下，浮动通道的数值也会反过来影响到其他正常采集的通道。
大多数异步采集的 AI 卡片内部，只有一个可编程增益仪表放大器（PGIA）和一个 模数转换器（A/D），因此，一次只能接入一路信号。

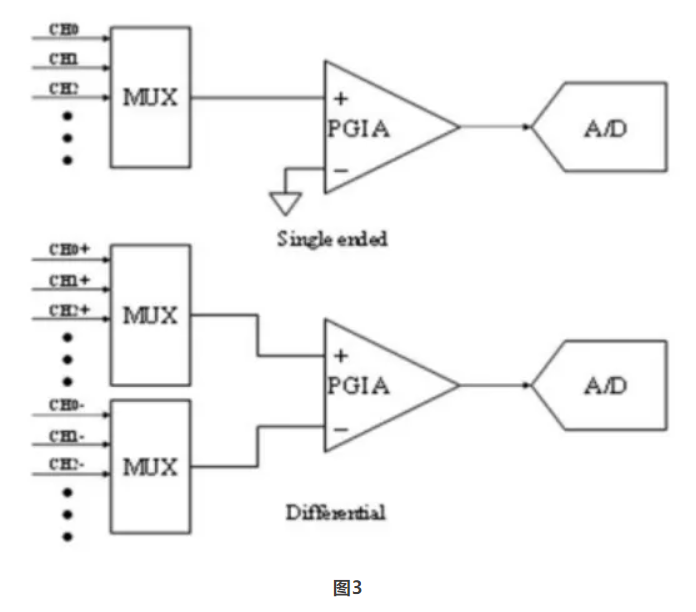

为了使用 PGIA 和 A/D 管理所有通道，前端采用多通道切换开关（MUX）来控制各个通道导通的顺序，让信号依次通过各自通道到达 PGIA 和 A/D，如图 3。
在数据采集过程中，如果其中一个通道是浮动的，则其他 AI 通道数据将影响到浮动通道，使之产生与相邻正常电压通道类似的电压波动。
另一方面，由于浮动通道上的信号具有很大的随机波动值，可能会超出了 PGIA 可以处理的量程，当处理超规格浮动数据后，PGIA 无法正确响应下一个信号，从而导致后续 AI 数据错误。
如果预先知道某些通道不会接入信号，建议在程序中不开启此通道，以避免采集波动。

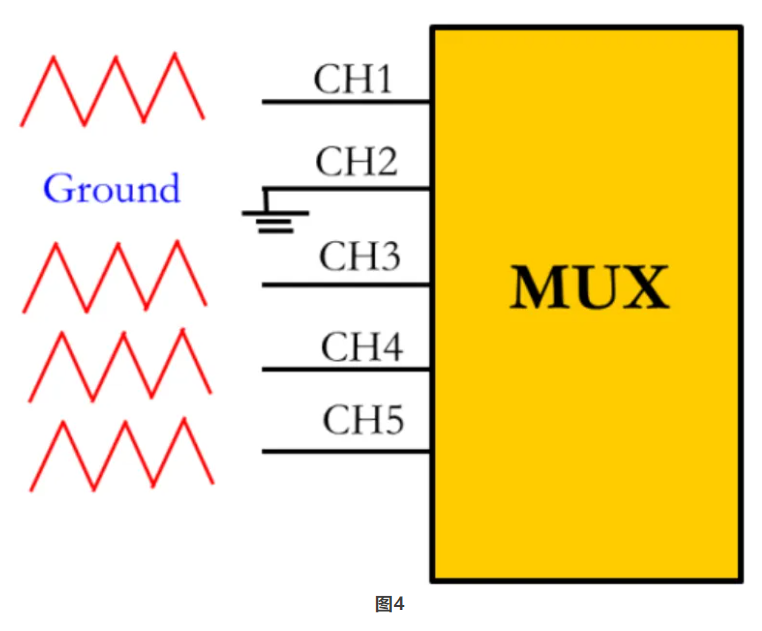

为避免浮动通道的影响，可将未使用的通道接地，以便浮动信号固定到地电位。通过这样做，PGIA 能够正确处理数据，而不会受到浮动通道的干扰（如图 4，CH2 对地短接避免悬空）。

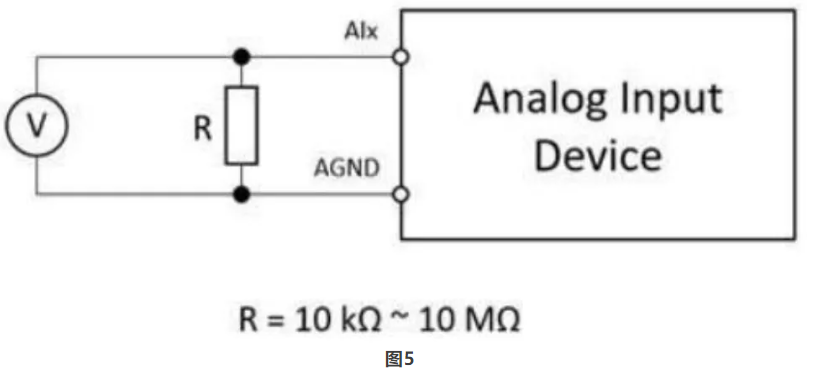

有时，输入通道可能会因为意外断开从而形成浮动通道。此时可以考虑连接电阻来预防这种情况，如图5。但这种解决方案会引起分压效应，导致测量结果出现偏差。
如选择PCIE-1812等同步AI卡，则每个通道都有自己的A/D，此类同步卡片无此问题。
以上内容来源于研华客户服务
